采场位于2号矿体最厚部分，平均厚度95m。矿体下盘倾角大于70°。上盘倾角变化在39°～90°之间。上盘岩石主要是混合岩，下盘岩石有蛇纹石、透闪石及绿泥石片岩、薄层大理岩破碎岩组成，其稳固性均差，但上盘的稳固性优于下盘岩石。矿石有超基性岩型硫化镍富矿及贫矿，以及少量特富矿。富矿的平均品位：镍2.13%，铜1.01%。富矿体的上盘贫矿较厚，为18～35m；下盘贫矿较薄，为5～8m，矿石中等稳固。在1300水平，矿石节理较发育。设计时、贫、富兼采，由于F17断层的影响，辉绿岩脉发育，成群出现，并与矿体走向近于直交，因而破坏了矿体连续性和稳定性，易发生片落。
沿矿体走向，在上盘混合岩中布置“之”字形折返式斜坡道，集中溜井放矿；斜坡道两端各布置一条废石溜井。采场垂直走向布置，沿矿体走向100m的范围内划分两个盘区，各以一条联络道和一套采装运设备进行回采。从斜坡道每隔垂高12m掘进分段巷道，并用分层联络道与采场相通。分层联络道进入采场后，沿脉掘进分层巷道（见图1）。随着分层上采，分层联络道逐层向上挑顶，由重车上坡逐渐转为重车下坡，上下分层联络道在平面上相互错开布置（见图2）。采场构成要素见表1。

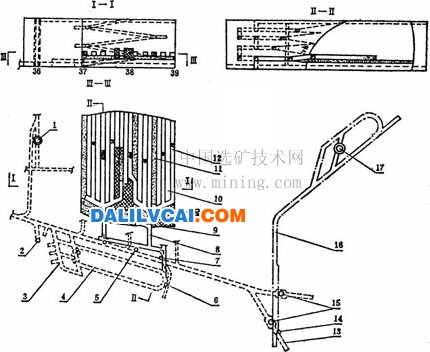

图1 金川镍矿上向进路盘区机械化充填采矿法
1-措施井;2-电梯井;3-机修硐室;4-斜坡道;5-放矿溜井;
6-废石溜井;7-风井;8-分层联络巷道；9-配电硐室;10-二批进路;
11-已充填进路;12-一批进路;13-1300阶段运输水平;14-排水井;
15-主溜井;16-1250阶段运输水平;17-东主井
图2 回采转层示意图
1-放矿溜井;2-分段巷道;3-分层联络巷道;
4-矿体;5-回采进路;6-充填体;7-分层巷道表1 上向进路充填采矿法结构参数
|
矿山名称
|
采矿方法方案
|
充填材料
|
结构参数
|
||||||
|
阶段高度(m)
|
矿房长度(m)
|
矿房宽度(m)
|
进路宽度(m)
|
底柱高度(m)
|
顶柱高度(m)
|
分层高度(m)
|
|||
|
金川镍矿
|
上向进路充填采矿法（垂直走向布置进路）
|
胶结充填材料
|
50
|
90~95
|
50
|
5
|
8
|
|
3.5~4.0
|
|
焦家金矿
|
上向进路充填采矿法
|
一批进路用水泥尾砂胶结料,二批进路用尾砂料
|
40
|
45
|
42
|
|
7
|
3
|
3.5
|
|
克里斯蒂内贝格铜矿
|
上向进路充填采矿法
|
灰砂比1：10~1：12胶结充填
|
80;100
|
|
|
3~6
|
|
4~5
|
|
每一分段巷道负担2～3个分层的回采，每个分层的每个盘区布置10条垂直矿体走向的进路，进路宽5m，高3.5～4m，作为两期间隔回采，进路回采时，采用H-127双机掘进钻车凿岩，用PT-45A型装药辅助车和人工装药；实行光面爆破。采用瑞典涨管式锚杆及管缝式摩擦锚杆；在岩脉带采用锚杆加双筋钢条联合支护；在辉绿岩破碎带及盘区局部沿脉巷道岔口处，则需先用喷射混凝土加锚杆，当顶板岩石不好时，支护网度为1.5×（0.5～1.0）m。用双机掘进钻车和YT-24型凿岩机钻凿锚杆孔，PT-45A辅助车、A600AL涨管式锚杆泵及YT-24凿岩机安装锚杆。用局扇和塑料柔性风筒供给工作面新风和排走污风。采场使用2m3联邦德国LF-4.1E电动铲运机，脉外溜井集中放矿。
进路回采完毕后，应清理净进路中残存的矿石，并拆除风。水管线，以备进路充填。在进路中沿顶板中心敷设充填塑料管，其末端应距进路端部小于8～10m。滤水密闭墙和封口处的进路顶板应较高，墙的中部设溢流格，并于顶部留出充填管孔。充填封口密闭墙的架设如图3。进路采用后退式充填。充填料的灰砂比为1：8。为防止洗管水流入进路而影响接顶效果，可在密闭墙处用插板切断充填管放水，见图4。整个水平分层回采完毕并全部充填后，便可转入上一分层回采。

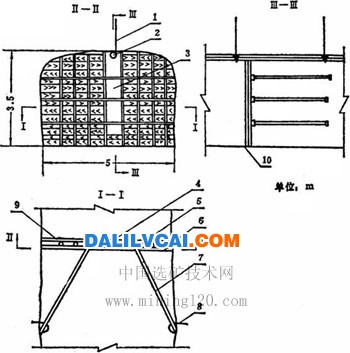

图3 充填封口密闭墙架设图
1-锚杆;2-充填管;3-溢流口;4-立柱;5-隔板;
6-横梁;7-水平横撑;8-方钩圆钢;9-尼龙布;10-高标号砂浆
