一、实验目的
|
|||||||||||||||
|
1、 了解在搅拌摩擦焊过程中，材料在热-机械力作用下形成牢固连接的基本原理， 掌握基本实验技能。 2、 了解搅拌摩擦焊接头各区域的组织及性能特点。 |
|||||||||||||||
|
二、实验装置与实验材料
|
|||||||||||||||
|
|||||||||||||||
|
三、实验原理
|
|||||||||||||||
|

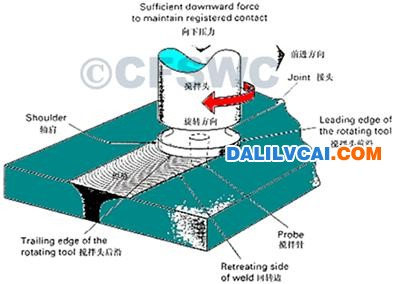

搅拌摩擦焊（简称：FSW）是利用一种非耗损的特殊形状的搅拌头，旋转着插入被焊零件，然后沿着被焊零件的待焊界面向前移动，通过搅拌头对材料的搅拌、摩擦,使待焊材料加热至热塑性状态，在搅拌头高速旋转的带动下，处于塑性状态的材料环绕搅拌头由前向后转移，同时结合搅拌头对焊缝金属的挤压作用，在热--机械联合作用下材料扩散连接形成致密的原子间固相连接。 |
|||||||||||||||
 |
|||||||||||||||
|
四、实验方法及步骤
|
|||||||||||||||
1、首先将铝合金进行清洗去除表面的油污，然后进行搅拌摩擦焊接； 2、在焊好的试件上切片，制备金相组织观察试样； 3、将已制备好的试片在显微镜下进行观察与分析，分清焊接接头各区域后， 仔细辨认各区组织的特征。 |
|||||||||||||||
| 五、实验结果的整理和分析 | |||||||||||||||
|
分析铝合金搅拌摩擦焊接头各区域组织变化的特征，说明各组织的形成机理及对焊接接头 性能的影响。 |
|||||||||||||||
|
六、思考题
|
|||||||||||||||
|
铝合金搅拌摩擦焊接头组成及各区域组织与熔焊有何区别？ |
|||||||||||||||
|
七、实验报告要求
|
|||||||||||||||
1、实验目的。 2、分析铝合金搅拌摩擦焊接头各区域组织变化的特征，说明各组织的形成机理及对焊接 接头性能的影响。 3、铝合金搅拌摩擦焊接头组成及各区域组织与熔焊有何区别？ 4、分析实验中存在的问题。 |
