一、通用型材断面设计举例(来源：西南铝业(集团)公司)
实心断面型材，见图3—2—14。
二、空心断面型材设计举例(来源：西南铝业集团和兴发铝业集团)
1)普通空心型材，见图3—2—15。
2)航天航空用空心型材，见图3—2—16。
3)交通运输(轨道车辆、汽车等)用空心型材，见图3—2—17。
三、民用建筑门窗(幕墙)型材断面设计举例(来源：兴发铝业集团)
1)推拉窗型材
(1)2000—A系列型材，见图3—2-—18。

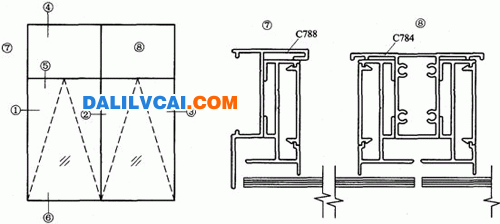

(2)88系列型材，见图3—2—19。
2)平开窗型材

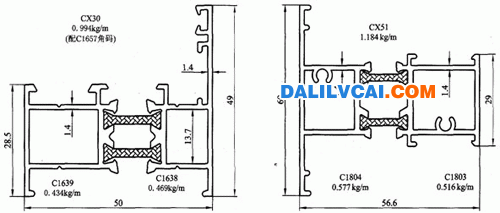

(1)兴发50系列断热冷桥节能倒平开窗铝合金型材，见图3—2—20。
(2)(兴发65系列断热冷桥节能平开门铝合金型材，见图；3—2—21。
(3)55系列隐框平开窗铝合金型材，见图3—2—22。
3)百叶窗系列铝合金型材

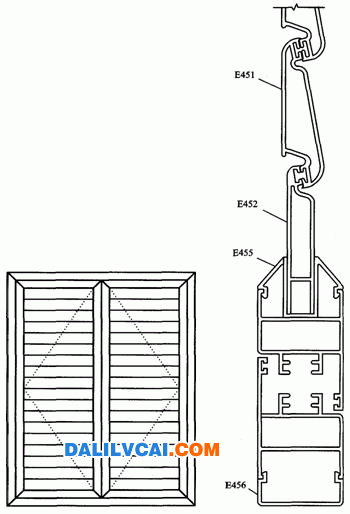

70系列百叶窗铝合金型材，见图3—2—23。
4)门型材
(1)46地簧门系列铝合金型材，见图3—2—24。
(2)兴发2001新型密封推拉门铝合金型材，见图3—2—25。
5)玻璃幕墙和铝板幕墙铝合金型材
兴发85、135系列“挂扣式”玻璃和铝板幕墙铝合金型材，见图3—2—26。

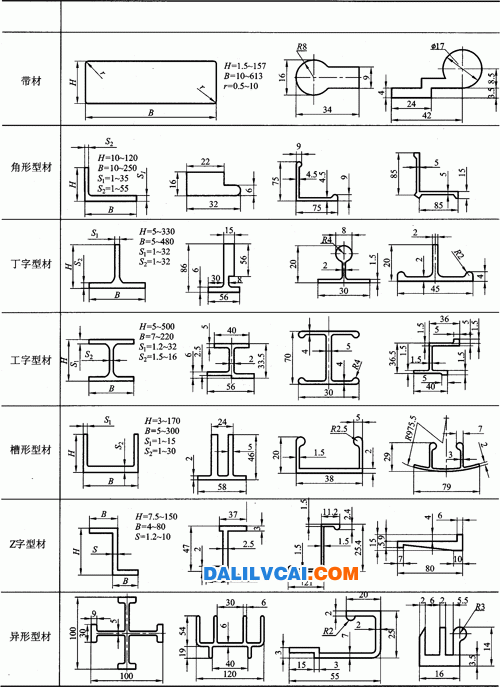

图3—2—14实心断面直角型材举例
图3—2—17典型车辆用大型铝合金空心型材断面举例
(a)地板型材；(b)转角型材

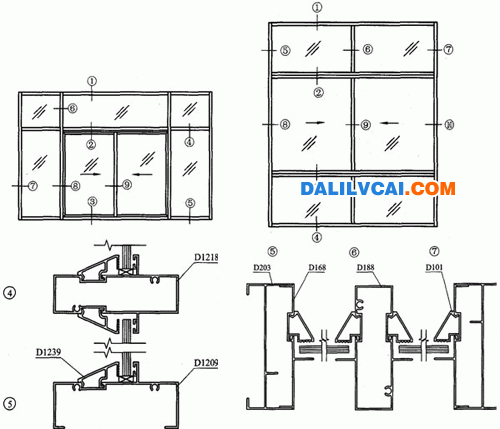

图3—2—18 2000—A系列型材图 图3—2—19 88系列型材图
图3—2—20兴发50系列断热冷桥节能 图3—2—21兴发65系列断热冷桥节能
内倒平开窗铝合金型材图 平开门铝合金型材图

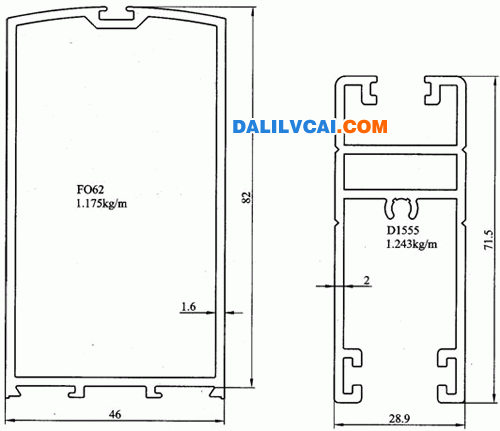

图3—2—22 55系列隐框平开窗铝合金型材图

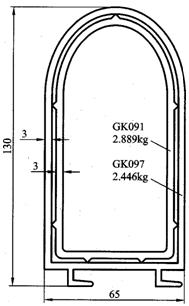

图3—2—23 70系列百叶窗铝合金系列型材图
图3—2—24 46系列地簧门系列铝合金型材图 图3—2—25兴发2001新型密封推拉门铝合金型材图
图3—2—26兴发85、135系列“挂扣式”玻璃和铝板幕墙铝合金型材图
四、铝合金带筋壁板型材断面设计举例
1)带筋管式壁板型材，见图3—2—27。
2)平板式铝合金挤压壁板型材，见图3—2—28。
五、变断面铝合金型材设计举例

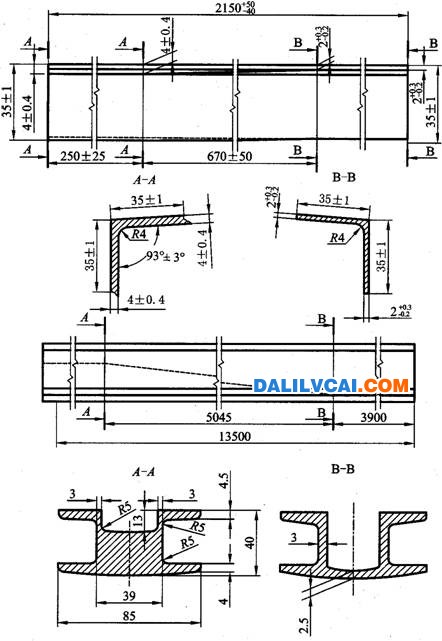

1)阶段变断面型材，见图3—2—29。
2)逐渐变断面型材，见图3—2—30。

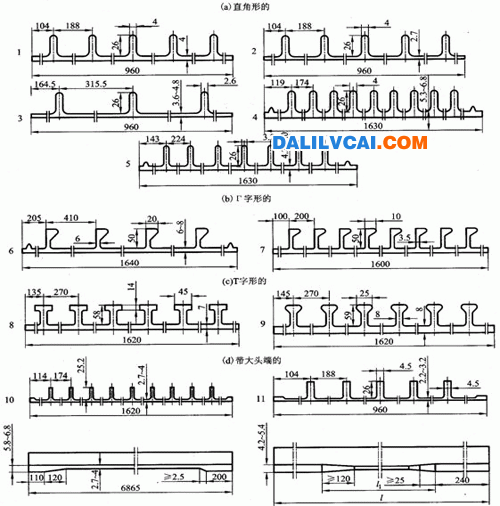

图3—2—27带筋管式挤压壁板型材品种举例

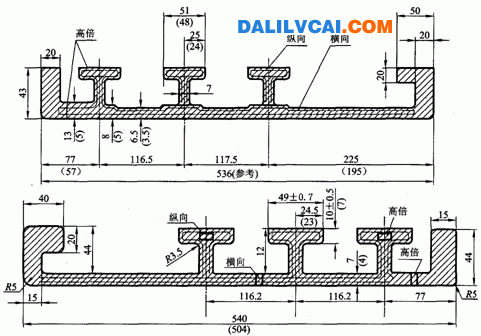

图3—2—28平板式铝合金挤压壁板型材图
图3-2—29阶段变断面铝合金型材设计举例
图3—2-30逐渐变断面铝合金型材举例

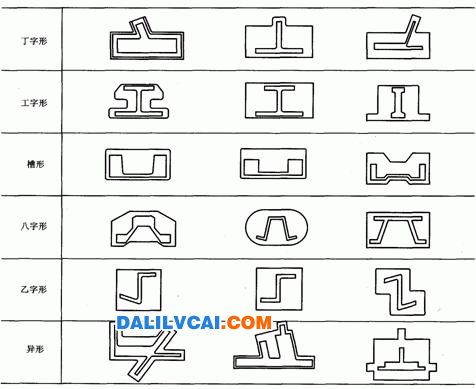

图3—2—15普通空心型材品种举例

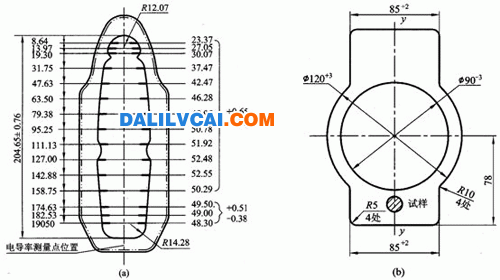

图3—2—l6航天航空用型材断面设计举例
(a)旋翼大梁型材；(b)导弹挂架型材
