韦氏硬度值是实测得到的各种铝合金材料典型硬度值，不作为材料是否合格的依据。 应的产品技术规范，例如国家标准GB 5237.1《铝合金建筑型材 第1部分：基材》中规定，6063-T5的韦氏硬度值应6063A-T5的韦氏硬度值应不低于10HW。 布氏硬度、维氏硬度、洛氏硬度、巴氏硬度仅供参考，不可用于换算。

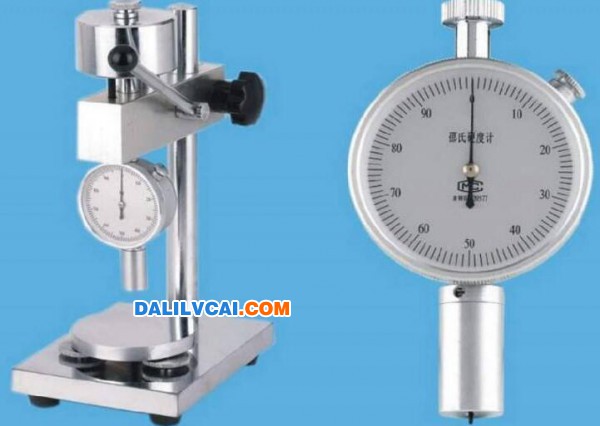

图为铝合金用韦氏硬度计
1、铝材时效炉温的设定与控制：通常，时效炉温与时效炉表显温度存在一定的误差，设定表温时要根据炉子的实际温度来进行设定。
2、铝材时效保温：要严格按照工艺要求来进行时效，保温时间要适当，防止欠时效或过时效而导致硬度不够。 坯料装框、装炉
3、铝材挤压装框不能过密，料与料之间要有间隔，特别是不通风的小料、厚料间隔更加要大些，管料与小料、板料合装一框时，管料放下面这样有利于时效循环送风。
4、铝材装炉前要将6xxx的其它特殊合金与普通6063合金分开装炉时效，由于生产的原因确实要同炉时效时，要取用特殊合金的工艺来进行时效。
挤压生产出来的铝型材，未经时效前硬度偏低，不能作为成品使用，因此，一般来说，都必须经过时效来提高强度。通常，时效可分为自然时效和人工时效两种，目前6xxx铝型材生产基本上还是以后者为主。
铝合金的硬度和材质和时效处理有紧密联系，硬度不达标，要么换配方，换牌号，比如国标6063T5的铝材硬度一般最大也就做个12个，要获得13.14.15个硬度的只能换高硅的6063A, 60616或者6005T5，但是硬度上去了，可能会影响表面处理的美观度，当然还有其他要注意的地方。
