铝基板输出纹波噪声的平行线、双绞线测试法

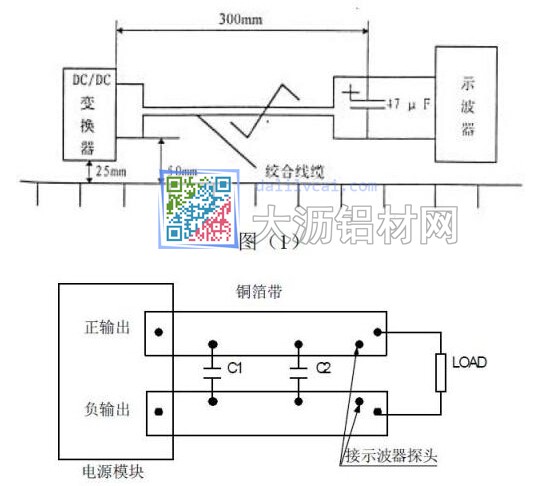

 开关电源的输出端存在差模和共模两种噪声，同时，测量纹波噪声时容易受到环境中随机噪声及电源辐射噪声的影响。因此，为了客观地测量开关电源输出的纹波－噪声，业内通常采用平行线测试法和双绞线测试法。邮电部推荐的双绞线测试法如图（1）所示;贝尔实验室推荐的针对半砖铝基板系列模块的平行线测试法如图（2）所示。

对于铝基板，新雷能科技股份有限公司采用图（2）所示的平行线测试法。具体要求为：

1、两条平行铜箔带的长度为51mm（2in.）到76mm(3in.)之间。

2、两条平行铜箔带的间距为2.54mm(0.1in.)。

3、合理地设置铜箔带的厚度和宽度，确保电流在两条铜箔带的总压降小于模块输出电压的2%。

4、在铜箔带上距离模块输出端25.4mm(1in.)处安装高频特性良好的1uF 瓷片电容（X7R 或者X5R）或金属膜电容（C1）。在铜箔带的后端安装10uF（C2）钽电容。

5、在铜箔带上距离模块输出端51mm(2in.)到76mm（3in.)处安装测试点。V（+）测试点和V（-）测试点的间距为6.4mm(1/4in.)。

6、示波器采用20MHz 带宽测量。

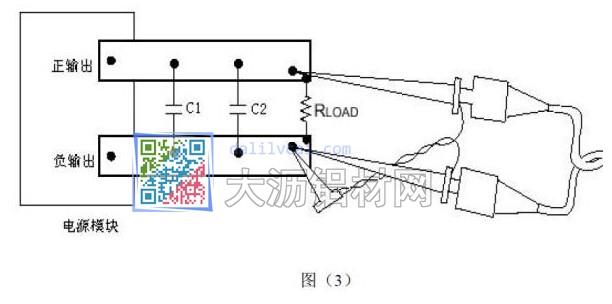

7、测试采用探头靠接法；或者采用差分探头测试，如图（3）所示。
