此幕墙铝型材断面结构比较复杂，宽373.68mm，高149.08mm，外接圆大为Φ401.15mm；铝棒直径Ф320mm，使用Φ526×95mm宽展模、Φ526×263mm模具挤压；配备36MN挤压机。
我公司最大模具规格为Φ526mm，模孔外接圆直径过大，达Φ406mm，最窄处距模具径向边缘仅60mm，模芯各超出分流孔边缘达35mm，型材两条直筋将模芯分成三部分，使模具在直径小、整体强度不够的情况下容易变形，铝型材深槽和多个螺丝孔等结构更使成型难度加大，铝材生产十分困难。

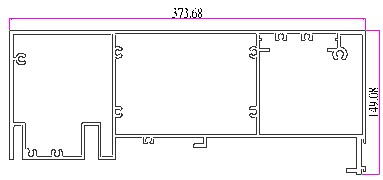

图1 JMUW5008大断面铝合金型材截面图

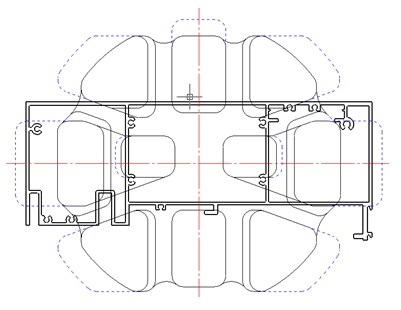

根据对铝型材产品的难点分析,我们决定采用宽展挤压方法。挤压模具沿X轴向用25度大宽展角，加大铝锭流动的推力及扩大边部静水压力。为降低作业挤压力,减小作用在凸模上的变形抗力，尽量将墩粗变形后的铝锭导入分流孔，实现挤压筒与分流孔均衡过渡到模孔的作用，在宽展模入口沉低35mm，厚度保持在60mm，设计理念上，模桥功能主要起到分流作用，不作抗压强度考虑，有利于铝锭的分流扩散。（宽展模平面效果如图2所示）
3.2 模具设计关键技术
下模焊合室高度取35mm，周边R10圆滑过渡，减少死区产生，有利于金属流动，并降低了挤压变形抗力；防止靠挤压筒中心部分的型材流动过快，凹模采用二级焊合加大阻流的方法以达到阻流的目的；为使挤压制品达到尺寸要求精度，模孔的尺寸采用角度预变形和加大尺寸的收缩率，并将壁厚作预变形的方法处理。
为了防止铝型材表面产生骨痕，在挤压模具配合上采取工作带预变处理，使凸凹模工作带在动态下保持平衡一致，并加厚凸模模芯的强度以达到受压变形过程中稳定的效果。
为减少铝挤压力，尽可能使模具在高温高压下的变形控制在合理范围之内，我们在挤压比只有15.7的情况下，把分流比扩大到了12.1，单个分流孔面积设定到超过5000mm2,以上，达到了降低挤压力的目的。（图3所示）因模具宽展部分正处在上模模芯部分之上，且宽展角度比较大，为减少阻力，控制左右两个模芯的径向翘曲变形过大，造成模具过早失效，在分流桥结构设计上，我们采取了加强中间四个桥的强度，适当让两边四个桥的强度减弱，以抵消径向变形量，获得高的成品率和延长模具寿命的设计理念（模具结构图见图3所示）。凹模工作带的设计，一如降低挤压力的考量，在保证制品成型精度的情况下尽量的短，我们是以2倍于壁厚系数来设计的。

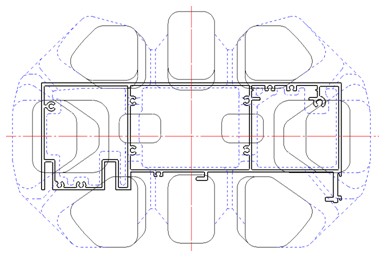

图3 大断面幕墙铝型材模具结构设计图
4 结束语
这套幕墙铝型材挤压模具的设计和铝材生产，打破了常用的宽展挤压模设计方法，在合理有效的模具设计前提下，模具加工完毕第一次上机试模，突破挤压力210MPa，平稳期挤压力180MPa，获得良好的挤压生产状态，型材成型良好，取得合格样板，并已批量生产。但是，因挤压模具外径过小，在前期生产过程中凸模容易变形，尽管初次上机试模挤压成型率达到百分之八十左右，单次挤压生产棒数最高达到125个，上模寿命还是有待提高。经数次修改，最终达到了比较好的铝材生产效果。
