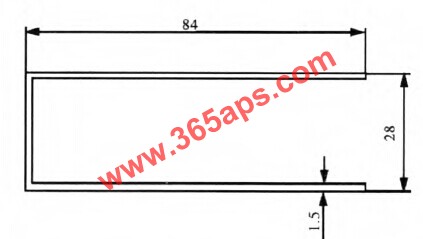

根据挤压机吨位、挤压筒参数,确定挤压比后,模具的厚度由下公式确定:

H—模具的总厚度mmo
L—模具的悬臂梁长度mmo
P—比压MPao
[B许]—材料的需用弯曲应力MPa o

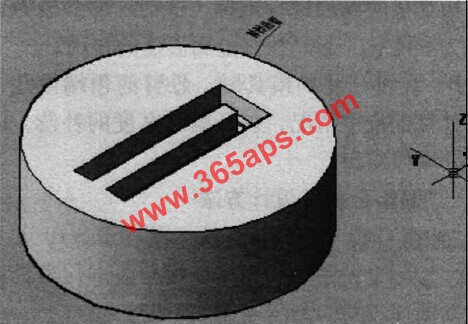

下图为模具的导流孔、模孔及前档悬臂的示意形状。

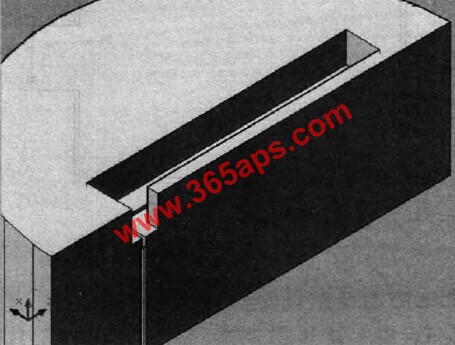

下图为前档悬臂的剖面示意形状。

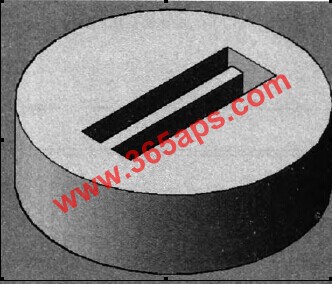

下图为后顶悬臂,也就是模垫示意形状。

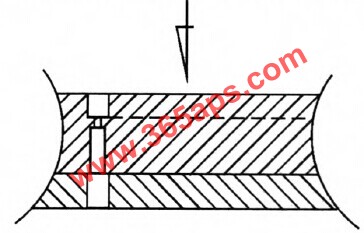

下图为模具合装后的悬臂剖面示意图。

技术说明:
A、前档悬臂的厚度和宽度有两个作用:一是在前边为危险断面进行遮挡,抵消一部分压力;二是作为导流孔,起到控制金属流速的作用。
B、在设计此种挤压模具时,悬臂的顶端模孔,要根据计算的挠度情况,进行模孔宽度的补偿,以防变形,壁厚减薄。
