铝型材“假组合模”的模具设计方案

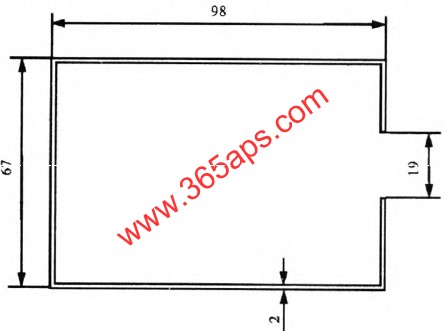

  铝型材  “假组合模”指的是在R>10以上的状况，实际就是用平面实心模无法进行模具设计的危险断面型材。铝型材断面如下图:

    此危险断面铝型材断面积是590mmZ ,“舌比”R=16.4，由于其R值太大，只能用“假组合模”的设计方法。所谓“假组合模”，就是按平面组合模的设计，使挤出产品为实心型材的模具设计方案。其一切的计算过程均同于组合模的设计。    首先，经过公式计算风流组合模的上模厚度。见公式:

    H—组合模上模的厚度mm
    L—模具固定梁两危险断面之间的长度mm
    P—比压MPao
    [B许」—材料的需用弯曲应力MPa
    其次，确定挤压比、分流比、分流孔型状、抗剪切强度校核、确定桥宽、模孔位置、模孔尺寸、工作带及空刀形式等。

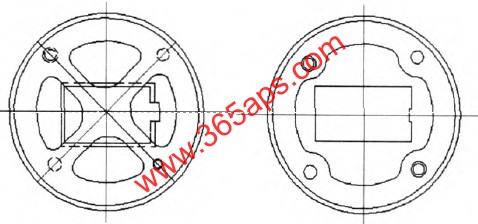

    模具上、下模设计示意图如下:

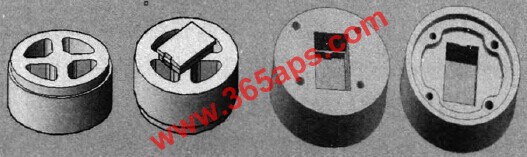

上、下模加工后的三维示意简图如下

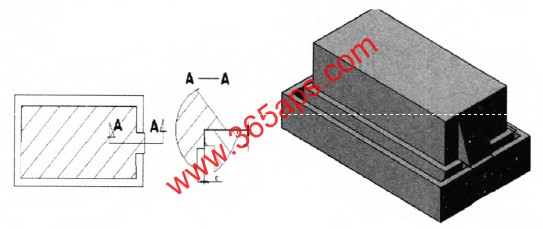

  上、下模孔悬臂处的结构及三维效果简图示意如下:

   铝型材“假组合模”的模具技术说明:
    A,“假组合模”的设计，无论是机械性能、强度校核、模孔尺寸、工作带确定等均按正常组合模设计计算进行。
    B、根据弹性变形量计算，确定B, C位置的间隙，一般应小于0. Smm.
    C、上、下模孔悬臂工作带接触处易产生线条凸起，模具在组合后，用锉刀或细砂纸进行倒圆。
    D、上模的机加工、下模线切割时，型材开口处要留有修研余量。一般为0. 2一0. 5之间。
    E、在确定工作带及挤压模具修模时，要特别防止铝型材挤压后的扩、并口问题。
