模具图纸审核大概包括下面的流程:
1. 设计思路是否正确;
2. 总体架构是否合理;
3. 具体部件是否清楚;
4. 详细局部是否明了;(含构图 尺寸 布局 技术要求等等)

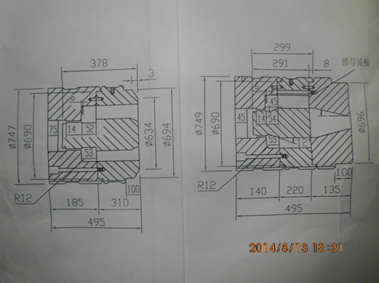

对于挤压模具设计来讲，图纸审核是必要的，但要在审查的过程中更进一步优化其设计的话，还需往两个方面走：第一、寻找之前类似合格挤压模具的设计范本作对比。第二、和现场生产人员进行适当的沟通，生产人员可以根据相关的加工难度或提出合理化建议（对于大型、复杂模具）如图1规格为一套φ750大型模具，左边是设计初始图纸模具构造为2件式。右边为设计与现场加工人员商讨后的设计图纸模具构造为3件式。这样极大的方便了加工。趋于现实加工需求的设计图纸可以完整的呈现出模具加工合理性。再有加工现场的图纸审查，严格按照设计图纸加工当然是关键，但同时更要根据图纸的全面性及加工工艺的实际性进行融合（制订单套模具的加工工艺），确保加工起来较为顺畅及合理。
