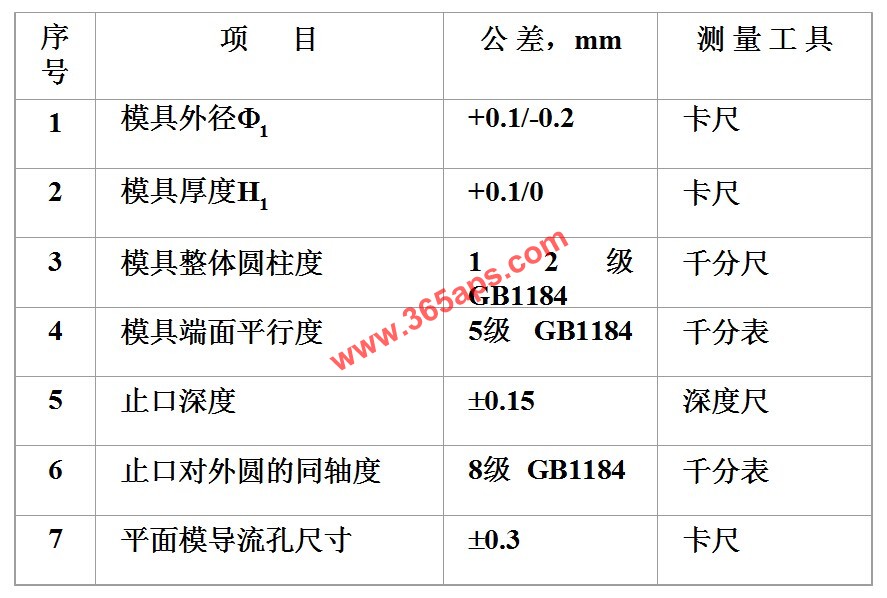

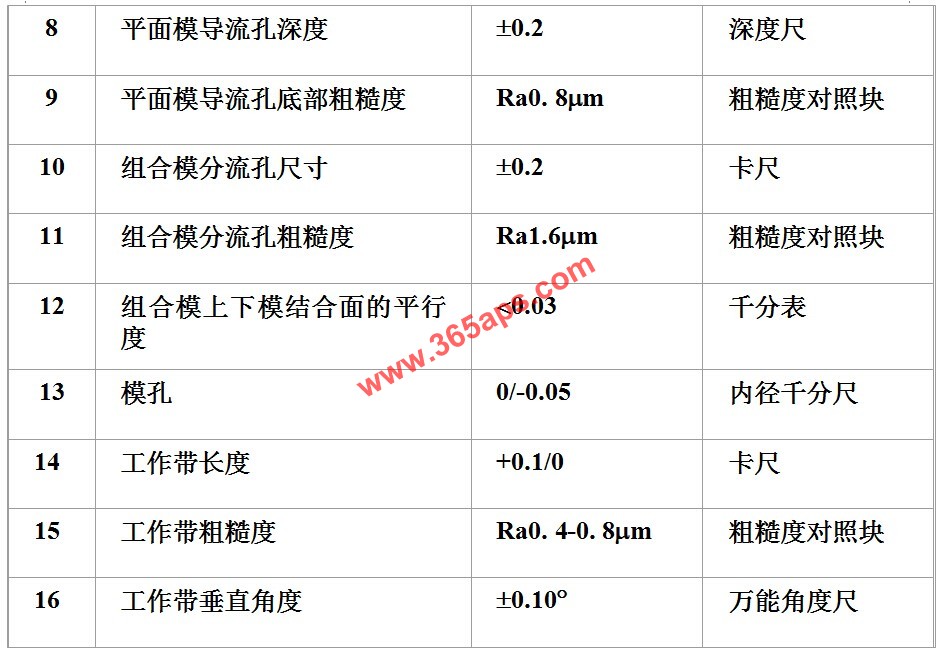

铝材挤压模具的制作公差范围及测量方法

模具的典型结构要素是指挤压模的外形结构和截面形状。下面仅以铝合金挤压中最基本和使用最广泛的平面模和锥形模为例，对其典型结构要素，如模角!、定径带长度!、
入口圆角"、出口直径#、外形尺寸进行简要分析。
铝合金挤压模具设计 结构要素还包括：阻碍角，止推角（或促流角），阶段变截面型材模中的“料兜”、过渡区，组合模的凸脊结构、分流孔和焊合腔的形状、结构和尺寸，以及穿孔针的锥度和过渡形式，模具的外廓形状与尺寸等。
