氧化铝生产过程中回收钒工艺实例

 铝钒土通常约含钒0.1%。在拜耳法生产氧化铝的过程中，30%～40%的钒溶解，另外还有磷、砷、铁等也部分呈钠盐溶解。除去这些杂质的方法是将V₂O₅富集到一定浓度（约为1～2.5g/L V₂O₅）的溶液引出，使其呈含V、P、Fe的钠盐淤泥析出。此淤泥中含V₂O₅ 6%～20%，可作为回收钒的原料。德、法、意、俄等国都有此类工厂。

图1为从铝土矿回收钒的流程。流程前半部分为淤泥的沉淀过程。含钒淤泥用水溶解后过滤，所得滤液可以用铁盐沉淀法或钙盐沉淀法得粗钒。

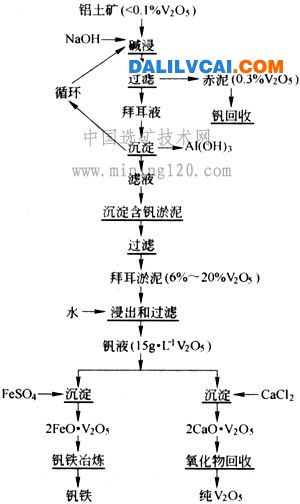

图1  拜耳法碱浸液中回收钒的流程

有一些新研发的方法如活性炭吸附法、溶剂萃取法等，将含V₂O₅ 20%的淤泥用热水浸取，可得含V 10g/L的溶液。85℃，pH＝2～3，用活性炭调浆，可吸附90%以上的钒。然后85℃用氨水调浆1h，80%的钒解吸进入溶液。最后在酸性条件下用铵盐沉钒。

若用溶剂萃取法，使用仲胺或叔胺萃取剂，O/A＝1/4，pH＝1.6，温度为35～40℃。反萃时，加入氨水0.5mol/L，O/A＝1.75/1。反萃液再加入硫酸铵，得偏钒酸铵沉淀。最后煅烧得V₂O₅，纯度在99%以上。
