1引言
1.1国产隔热条的市场现状
1.1.1国产隔热条的发展历程
20 世纪70年代初世界石油危机的发生，引起了世界各国对节约能源的重视。隔热条在上世纪六十年代初诞生于德国，经过十多年的研究探索，PA66GF25 被公认为最佳的隔热条产品基质，综合性能远优于其他材料基质，且近几十来年均无变化。在欧洲，隔热条产品的生产已有四十多年的历史，技术工艺成熟，在欧洲市场的隔热条均为优质产品。铝合金型材的隔热技术应势而生，并在欧美等发达国家得到了广泛的应用。
用玻璃纤维增强的尼龙66隔热条近几年从国外引进到我国的新产品，而隔热铝合金型材又分为两大类：一类是穿条式，一类是浇铸式。目前市场上的玻璃纤维增强的尼龙66隔热条在隔热铝门窗超过80%是采用穿条式隔热铝合金型材，因此，这一类隔热铝合金门窗是市场上的主导产品，玻璃纤维增强的尼龙66隔热条在隔热型材应用中正以惊人的速度发展，2012年玻璃纤维增强的尼龙66隔热条市场用量可达二十亿米以上。
随着人们对环保节能要求的增强，许多先进的节能产品及节能工艺已经逐渐运用于我国的建筑业，节能保温问题对建筑物而言十分重要，因其关系到千家万户，与人民生活息息相关，门窗在房子的节能系统中占有至关重要的位置。目前，我国建筑能耗占全社会总能耗27%以上，而玻璃门窗造成的能耗占到了建筑能耗的40%左右，因此隔热铝型材保温节能窗是最佳的选择。
1.1.2国产隔热条市场状况
目前我国隔热条产品质量的市场分为三个层次：一是进口聚酰胺隔热条;二是国产聚酰胺隔热条;三是国产PVC 或其它隔热条。据不完全统计，现有几百家国产隔热条生产商大都为缺乏实力的小厂，在激烈的价格战中根本无暇顾及设备的更新换代，无人才的培养与引进计划。加上国内建筑行业面大，层次不一，操作极不规范，隔热条质量并非获得订单的关键，建筑行业的灰色地带为劣质隔热条创造了巨大的生存空间。另外由于隔热条生产门槛极低，投资十多万元即可以小作坊的方式开始生产，因此市场状态极为混乱。
有些生产帮家即便具有资金实力，国产隔热条生产商对投入巨资升级设备也会心存犹豫。设备升级不仅意味着十倍、甚至十几倍的硬件投入，更意味着巨大的风险。倘若不能通过系统化品牌运作，打破外资对中高端市场的垄断格局，实现价格与销量的双增长，巨额投入便可能血本无归。除设备投资外，组建从生产管理、质量控制、品牌营销、售后服务的整个运营系统，既需要资金更需要相关专业人才。
鉴于目前隔热条产品市场的混乱状况，因此让建筑设计、施工、开发等专业人员深入了解隔热条现状，知晓隔热条产品的生产过程，让建筑商主动摒弃劣质隔热条，提升建筑节能铝合金门窗的整体质量，无论对建筑业本身，还是对社会均有重要意义。
2国内市场上聚酰胺隔热条比较

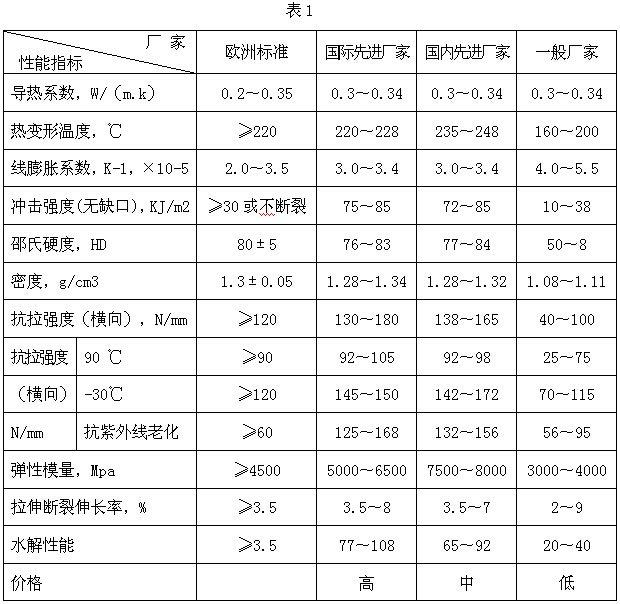

隔热条作为隔热铝合金门窗幕墙的结构部分，其受力条件下的强度、耐高温、抗老化及稳定性就显得非常关键，所以，隔热条的材质决定了隔热铝合金门窗幕墙的命运。根据隔热条市场的性能数据进行分析对比见表1。
2.1隔热条性能数据分析
2.2隔热条外观对比分析
国产优质尼龙隔热条呈黑哑光色，通常条体上每间隔60～80cm就标注有生产厂家商标及产品规格、生产批号等内容的激光喷码，且整体光滑平整，无缩孔，无疏松，无划痕及模具挤压痕迹，对光细看可见矿物质特有光泽(玻璃纤维分布)，隔热条头部端面无分模线痕；其它进口或国产尼龙隔热条呈灰黑色或暗黑色，无任何商标标识，条体相对粗糙，模具挤压痕迹及头部端面分模线痕迹明显可见，有缩孔疏松；而PVC隔热条呈亮黑色，无任何商标标识，条体粗糙，模具挤压痕迹明显可见，有大量缩孔疏松，头部尺寸不对称，不规则。
用游标卡尺(千分尺更精确)对隔热条的外形精度进行尺寸精度检测可以发现：国产优质隔热条无论不同批次或同一支隔热条的不同部位尺寸偏差均小于0.1mm，且平行度标准；其他劣质国产尼龙隔热条或PVC隔热条的不同批次或同一支隔热条的不同部位尺寸偏差则至少在0.1mm以上，而且其隔热条上下两端头部的平行度较差，无法保证穿条复合后的稳定性，易造成内部的扭曲应力，从而形成由此类隔热型材加工而成的隔热门窗易变形的质量隐患。
2.3隔热条关键性能指标试验分析
在国产优质尼龙隔热条取I型规格25cm试样进行人力掰断实验，隔热条弯曲时能感觉到良好的韧性和强度，弯折至两端并拢也不会折断，即使断裂呈缓慢裂断现象；其它劣质国产尼龙隔热条要么脆性明显，弯折至两端尚有一定距离时即产生多段迸裂现象，可能与玻璃纤维颗粒不均匀所致，要么韧性明显，反复弯折多次不断，可能与玻璃纤维含量不足所致或用其它填充料；PVC隔热条非常柔软，基本无强度，反复弯折不会折断。

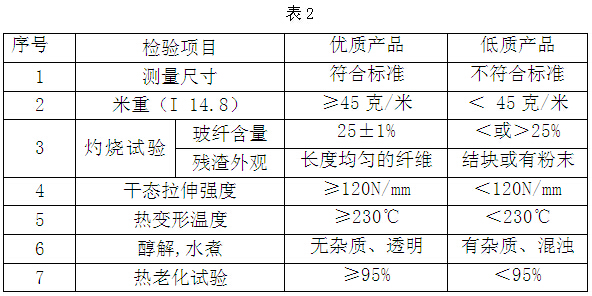

还有尼龙隔热条不易点燃，燃烧时呈淡黄色火焰，PVC隔热条易燃，燃烧时呈蓝色火焰，并释放大量刺鼻的黑色烟雾。国产优质尼龙隔热条在高温彻底燃烧后可见均匀黑色纤维物沉积；其它劣质国产尼龙隔热条在高温彻底燃烧后要么有不均匀纤维物沉积，要么完全燃烧，基本无纤维物沉积；PVC或其它类似隔热条高温下彻底燃烧后无任何沉积，见表2。
作为隔热铝合金门窗及幕墙的关键组件——隔热条，也随着隔热铝合金门窗及幕墙的应用而开创出一个全新的产品领域。简而言之，隔热铝合金就是在传统的铝合金基础上把原来的一体性型材一分为二，然后由两支隔热条通过机械复合的手段再将分开的两部分连接在一起。隔热条的这种使用性质决定了其必须同时具备很高的强度及低传导性能，否则因强度不足要么造成隔热铝合金门窗、幕墙存在重大质量隐患，要么失去隔热意义，所以隔热条的材质选择及材料改性水平就显得非常的重要。
3制造优质隔热条的必要条件
3.1原材料选用和改性配比
3.1.1尼龙66隔热条的基体树脂是尼龙66，即聚酰胺66，它是工程塑料的重要品种之一，具有较高的机械强度和优良的耐磨性、自润滑性及耐热性。其低温性能优良，能自熄，耐酸碱和大多数无机盐水溶液，耐油和有机溶剂。用玻璃纤维增强后，其机械性能、耐热性能、尺寸稳定性及耐化学腐蚀性等都有显著提高，作为隔热条应用到节能门窗上不会因为热胀冷缩现象与金属发生松脱，可以很好地抵抗风压和抗盐雾腐蚀等。其它劣质隔热条等通用塑料强度低，耐热性及抗老化性能差，且线性膨胀系数大，与铝合金型材不匹配，欧洲已经将其淘汰。在国内，有些不法厂家用尼龙66的回收废料替代专用挤出料，由于尼龙66高温时发生降解，分子量降低，其回收废料的机械性能下降明显，已无法满足隔热条的性能使用要求。

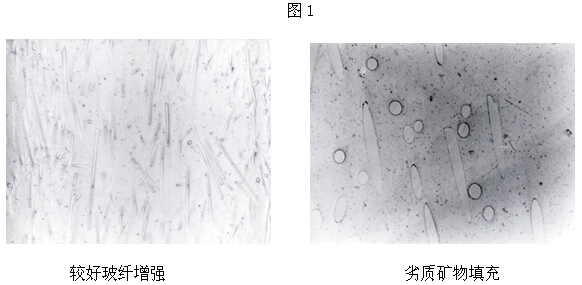

3.1.2由于玻纤增强尼龙66存在一个表面粗糙的问题,如何得到表面光滑平整的产品是一个到目前为止还困扰塑料加工界的难题。有些商家为了得到表面光滑平整的产品，同时为了降低成本，采用一般的矿物质代替玻璃纤维来填充尼龙66以生产隔热条。用矿物如滑石粉、云母、碳酸钙等主要目的是降低成本。玻璃纤维是增强塑料中最具代表性的一种，纤维增强塑料的机械强度、耐热性能、耐有机溶剂性能、硬度、抗蠕变性能等大大优于普通填料增强的塑料，同时玻纤增强尼龙６６的线膨胀系数与铝合金型材相近，如果线膨胀系数相差大、抗蠕变性能差或是尺寸稳定性不高会导致隔热条与铝合金型材之间的变形脱落、降低节能门窗的气密性、隔音效果和保温性等等。总之，玻璃纤维增强尼龙６６是经实践证明最佳的匹配改性材料。见图1
3.2提高隔热条产品的制造能力
首先要有稳定的双螺杆要生产出合格的PA66GF25原材料，原材料的配方和进料系统是相当关键的技术。同时为了准确的配比25%玻璃纤维的含量，应选用精确控制的电子称组成的自动化供料系统，确保原材料性能的稳定和与国际上的一致性。
其次通过技术创新，从生产设备上实现了用单螺杆牵引工艺取代了国外双螺杆硬顶工艺，完善的隔热条检测实验的检测仪器，加强培养和引进检测人才。企业应建立完整的实验室管理制度，实验室的各项检测必须要有详细的原始检测纪录，为有效控制生产品质提供了强大的数字保证；并突破了国外的技术封锁。
最后企业主要技术人员和质量管理人员的配置应满足企业实施管理的需求，节能隔热热作为我国一个新兴行业，采用复合材料生产，就需要有既懂金属又要懂高分子材料、喷涂、电化学等复合型人才。要对隔热条的生产全过程进行有效的质量监控，搞好售后服务，配合工程做好试验等服务工作，确保产品质量符合现行标准，同时有完善的质量保障体系。
4 结束语
本文主要概述了目前国产聚酰胺隔热条在市场反馈的各类质量信息中，劣质铝门窗型材聚酰胺隔热条产品的质量问题最为突出，这不但造成市场价格混乱、而且经常引起经济纠纷；更使铝门窗型材工程质量得不到保证，除了损害消费者利益，还存在重大的质量安全隐患。尽管国产聚酰胺隔热条已有十几年的发展历史，但产品质量仍参差不齐，除原料配方、模具工艺、挤出技术等基础技术的差距外，与国产隔热条生产厂家在生产和检测设备的投入资金不足有很大关系。鉴于目前隔热条市场的混乱状况，因此隔热条生产厂家应突破产品技术壁垒，加大资金投入，加强人才引进，主动摒弃劣质隔热条产品，提升建筑门窗的整体质量，无论对建筑业本身，还是对社会均有重要意义。本文通过当前国产66隔热条市场现状的分析，发现国产隔热条的产品质量在应用方面存在着许多问题，这阻碍了尼龙66隔热条的顺利发展。尼龙66隔热条是一种新型的建筑材料，也得到中国建筑金属结构协会铝门窗幕墙委员会的推荐产品。这项技术充分利用了塑料低导热的特点阻断热量传导，从而达到了节能目的，成为目前全球最理想的隔热门窗幕墙行业节能改性材料。
正确而深刻地认识国产尼龙66隔热条材料的选用、材料配比、生产设备工艺、产品外观以及性能数据分析。对推动国产高性能隔热条的普及和发展无疑是有利的，少些使用那些假冒、劣质产品，为隔热铝门窗行业健康、持续地发展创造一个良好的氛围，为推动优质国产隔热条发展作出一定的成绩。
