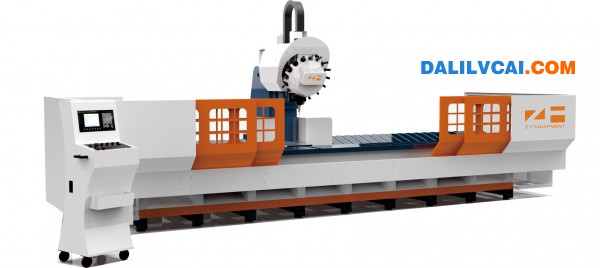

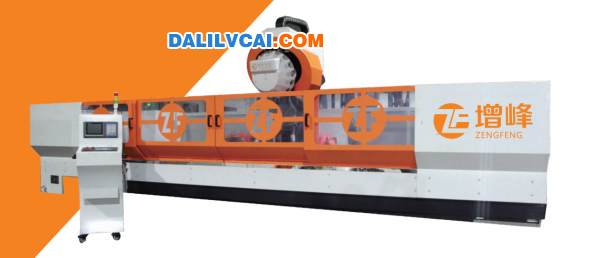

型材复合加工中心
一、产品特点：
1.该机器是一台集铣销、钻孔、攻牙、倒角为一体的自动化复合加
工中心，适用于加工各种长度的型钢、铜、铝型材等金属加工；
2.防护门导轨带钣金防护，阻止废屑进入，方便排屑；
3.加装前后半封闭式防护罩，保证了操作者的安全度和环境卫生；
4.采用BT30主轴锥孔，增加了机器钢性；
5.采用飞碟式刀库。
|
行程 |
单位 |
参数 |
|
X 轴 |
mm |
4500 |
|
Y 轴 |
mm |
400 |
|
Z 轴 |
mm |
400 |
|
主轴 |
|
|
|
主轴转速 |
rpm |
12000 |
|
主轴锥孔 |
/ |
BT30 |
|
刀库 |
|
|
|
刀库形式 |
/ |
飞碟式 |
|
刀库容量 |
pcs |
16 |
|
相邻换刀时间 |
sec |
2 |
|
移动速度 |
|
|
|
X轴移动 |
m/min |
60 |
|
Y轴移动 |
m/min |
30 |
|
Z轴移动 |
m/min |
30 |
|
切削进给速度 |
mm/min |
15000 |
|
马达功率 |
|
|
|
主轴驱动马达 |
kw |
5.5 |
|
X驱动马达 |
kw |
2.0 |
|
Y驱动马达 |
kw |
2.0 |
|
Z驱动马达 |
kw |
2.0 |
|
润滑冷却系统 |
|
|
|
润滑系统 |
油脂润滑 |
|
|
冷却系统 |
喷水冷却 |
|
|
精确度 |
|
|
|
X轴定位精确度 |
mm |
0.05 |
|
Y轴定位精确度 |
mm |
0.02 |
|
Z轴定位精确度 |
mm |
±0.02 |
|
机械规格 |
|
|
|
气压需求 |
kg/cm² |
6 |
|
操作系统 |
/ |
FANUC |
|
高度 |
mm |
2800 |
|
占地面积 |
mm |
7000x 2800 |
|
重量 |
kg |
11000 |
