该系列纵剪线用于将金属卷板经过开卷、纵剪、收卷成所需宽度的带卷。适用于加工冷轧和热轧碳钢、硅钢、马口铁、不锈钢及表面涂镀后的各类金属材料。 联系电话：15562520746 刘经理
对于要求很高的用户，可选择EPC自动对边或对中开料，既方便上料，提高工作效率，同时提高剪切精度、保护板料。还可选择EPC自动边缘控制，保证收卷整齐度，尤其适用于宽料收卷。
纵剪线生产线主要由上料小车、开卷机、牵引校平机、剪床、纵剪机、废边收卷机、张力机构、收卷机、卸料装置等组成。
·自动化程度高，操作简单可靠。
·纵剪机可交互换位，工作效率高。
·生产线速度快，机组速度自我匹配
纵剪线规格参数表：
|
|
加工板厚（mm） |
加工板宽（mm） |
纵剪条数 |
纵剪速度m/min |
开卷重量(ton) |
备注 |
| ESL-0.5x1300 |
0.15-0.5
|
500-1300 |
24
|
50-150
|
7
|
技术参数、设备配置可按客户需要确定 |
| ESL-2x1300 |
0.3-2
|
500-1300 |
12－30
|
50－180
|
7/15
|
| ESL-2x1600 |
0.3-2
|
500-1600 |
12－30
|
50－180
|
7/15
|
| ESL-3x1600 |
0.3-3
|
500-1600 |
8－30
|
50－180
|
15
|
| ESL-3x1800 |
0.3-3
|
900-1800 |
8－30
|
50－180
|
20
|
| ESL-4x1600 |
1-4
|
900-1600 |
6－30
|
50－120
|
20
|
| ESL-6x1600 |
1-6
|
900-1600 |
6－30
|
30－80
|
30
|
| ESL-12x1600 |
2-12
|
900-1600 |
5－30
|
20－50
|
30
|

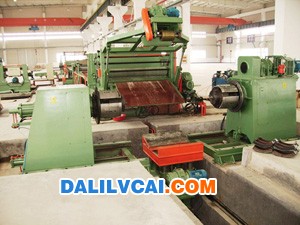

开卷机组

·上料工位可选择预先放置多个料卷，提高工作效率。
·开卷机可选单臂式或双支撑式；卷筒液压涨缩，不伤内层。
·可张力开卷，也可主动放料，有效防止板料跑偏及表层敏感材料擦伤。

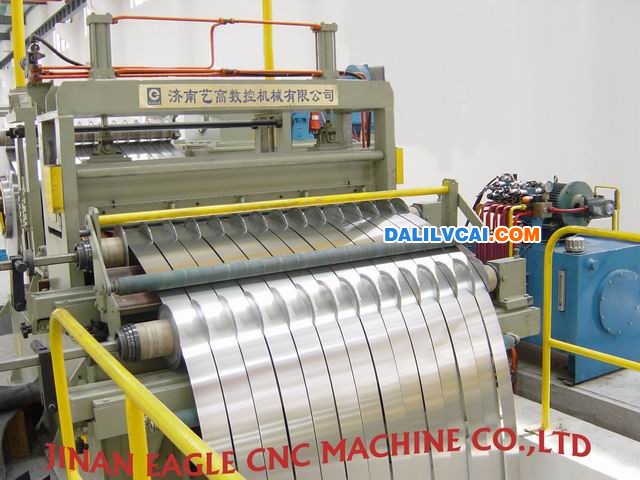

纵剪机设备说明
·纵剪刀轴通过偏心套安装定位，改变偏心距调节剪切重合量，刀片修磨后走料高度不变。
·双刀座纵剪机，工作台交互换位，离线装刀，不影响正常开料，工作效率大大提高。
·刀轴精度高，刚性好。
可配液压锁紧螺母，刀盘定位精度高。
张紧机组设备说明
·两套预分离机构，分离轴可横向移出，快速更换分离盘。
·摩擦式张力工作台，张紧力由液压或气压产生，张紧力可调节
·对于表面涂镀材料可选择辊式张紧机，表面镀层不损伤。

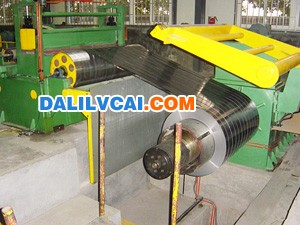

卷取机组设备说明
·收卷机卷筒可选择液压扩张无缝式，不伤及内层卷料。
·料头夹紧钳口带弹性机构，加紧不同厚度的板料卷筒圆度不变。
·收卷密实整齐。
|
