广东永利坚铝业有限公司（总厂）高质量氟碳漆铝型材企业内部标准（高于现行国家标准）发布实施。助力实现领跑行业高质量发展.

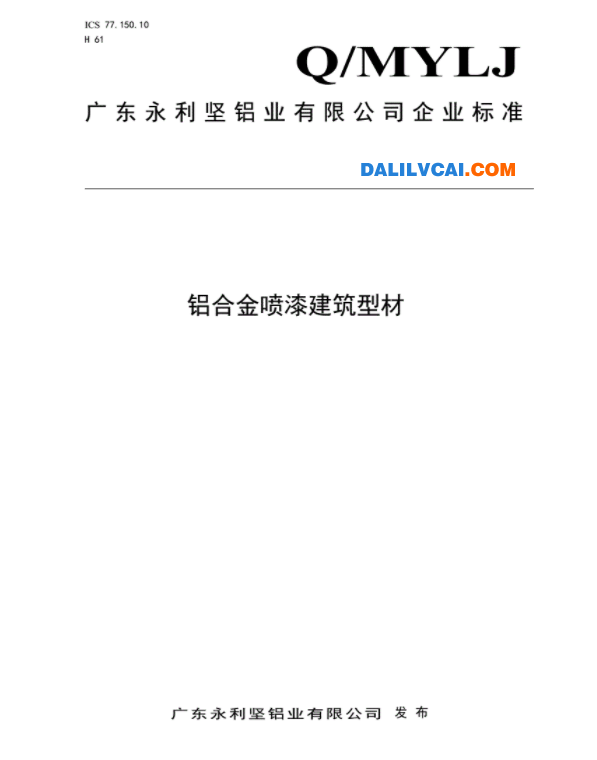

ICS 77.150.10 H 61
Q/MYLJ
广东永利坚铝业有限公司企业标准
铝合金喷漆建筑型材
广东永利坚铝业有限公司 发布

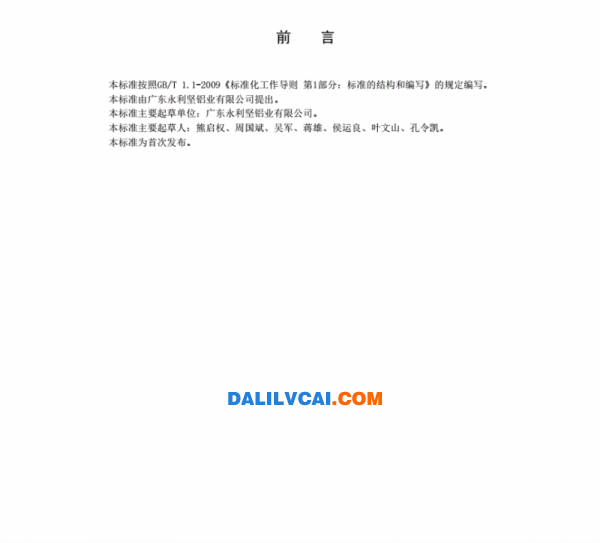

前言
本标准按照GB/T 1.1-2009《标准化工作导则 第1部分:标准的结构和编写》的规定编写。本标准由广东永利坚铝业有限公司提出。
本标准主要起草单位:广东永利坚铝业有限公司。
本标准主要起草人:熊启权、周国斌、吴军、蒋雄、侯运良、叶文山、孔令凯。本标准为首次发布。

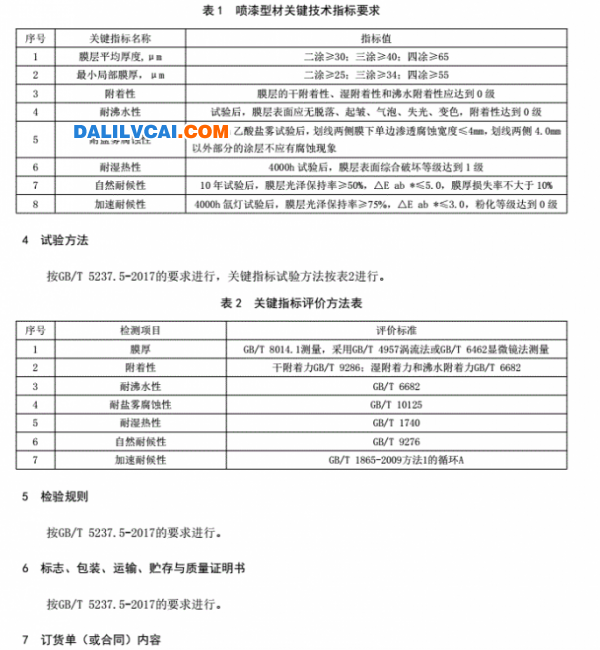

表1 喷漆型材关键技术指标要求
序号 关键指标名称 指标值
1 膜层平均厚度，um 二涂≥30:三涂≥40:四凃≥65
2 最小局部膜厚，um 二涂≥25:三涂≥34:四凃≥55
3 附着性 膜层的干附着性、湿附着性和沸水附着性应达到0级
4 耐沸水性 试验后，膜层表面应无脱落、起皱、气泡、失光、变色，附着性达到 0级
经2000h 乙酸盐雾试验后,划线两侧膜下单边渗透腐蚀宽度≤4m，划线两侧 4.0
5 耐盐雾腐蚀性
以外部分的涂层不应有腐蚀现象
6 耐湿热性 4000h 试验后，膜层表面综合破坏等级达到1级
自然耐候性 10年试验后，膜层光泽保持率≥50%，∧E ah<5.0，脾厚指失率不大干 109
7
8 加速耐候性 4000h氙灯试验后，膜层光泽保持率≥75%，△E ab*≤3.0，粉化等级达到0级
4 试验方法
按GB/T 5237.5-2017的要求进行，关键指标试验方法按表2进行。
表2 关键指标评价方法表
序号 检测项目 评价标准
1 膜厚 GB/T 8014.1测量，采用GB/T 4957涡流法或GB/T 6462显微镜法测量
2 附着性 干附着力GB/T 9286:湿附着力和沸水附着力GB/T 6682
3 耐沸水性 GB/T 6682
4 耐盐雾腐蚀性 GB/T 10125
5 耐湿热性 GB/T 1740
6 自然耐候性 GB/T 9276
7 加速耐候性 GB/T 1865-2009方法1的循环A
5 检验规则
按GB/T 5237.5-2017的要求进行。
6 标志、包装、运输、贮存与质量证明书
按GB/T 5237.5-2017的要求进行。
7 订货单(或合同)内容
